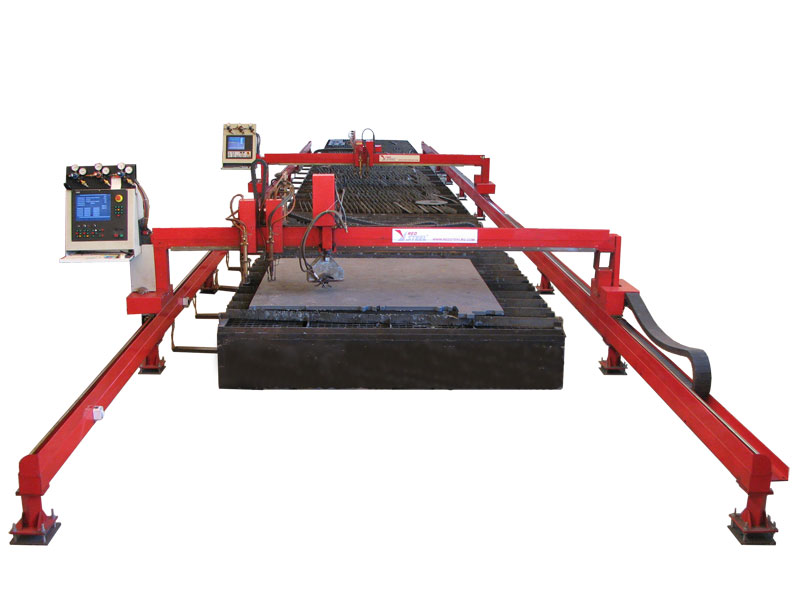

Линия за Термично Рязане
Технологични Особености
- Разполага с повече от една напречна греда на общ надлъжен път, осигуряващ няколко работни зони с припокриване на работните площи
- Общата маса, аспирация и надлъжни направляващи намаляват първоначалната инвестиция за построяване на машината, като запазват производетелността
- Всички предимства на машините с двустранно задвижване важат и за Линията за Термично Рязане:
-
- Двустранното задвижване на напречната греда позволява висока динамика на движението, особено подходящо за плазмено рязане
- Възможност за монтиране на всякакъв вид технологични модули (за вертикално рязане, за наклонено рязане, за маркиране и трирезаков блок)
- Възможност за едновременна работа на няколко модула за вертикално рязане
- Опция автоматизирано (по програма) активиране на всеки един от работните модули по ос Х
- Опция автоматизирано подреждане на модулите за вертикално рязане по ос X на определена позиция и едновременно задвижване и рязане по ос Y
- Системата за ЦПУ позволява използване на капацитивен датчик за височинен контрол на горелката и контрол на височината според напрежението на плазмената дъга
- Възможност за редуциране на мощността на плазмената дъга при намаляване скоростта на движение
на плазмотрона (при рязка промяна на посоката на движение)
- Опция за модул за наклонено рязане на детайла в ръчен и автоматичен режим по произволен контур
от 0
о до 45
о
- Високата точност на готовия детайл, включваща изработване на заварачен наклон, елиминира
механичната обработка преди заваряване
- Специалиализирана CAD/CAM система за фигурен разкрой, NC програмиране и създаване на технологична документация, ориентирана към конкретните технологични особености на машината (включително модул за наклонено рязане за еднорезаков и трирезаков блок) - Винтех RCAM-Pro OEM, с разширени функционални възможности
Параметри | Стойности |
Размер на работната зона | |
- по ос X | от 1,50 m до 4 m |
- по ос Y | от 3 m до 24 m
|
Метод на рязане | газово и плазмено
|
Модули за рязане | вертикално рязане
наклонено рязане с един резак наклонено рязане с три резака маркиращ модул и др |
Брой на модулите за вертикално рязане | до 4 бр. (за една греда)
|
Ход на модулите за вертикално движение | 140 mm |
Дебелина на вертикално газово рязане | до 300 mm |
Дебелина на вертикално плазмено рязане
|
до 100 mm (в зависимост от източника)
|
Дебелина на наклонено рязане - газово или плазмено | до 60 mm |
Задвижване по ос X и ос Y | рейка и зъбно колело M=1,5mm |
Задвижване на напречната греда – ос Y | двустранно |
Обратна връзка на задвижването по ос X и ос Y | инкрементален датчик вграден в двигателя |
Точност на позициониране на горелката в работна зона 6 x 2 m | ±0,35 mm |
Повтаряемост на позицията на горелката при многократно позициониране | ±0,05 mm |
Скорост на движение по осите | до 30 m/min |
Маса с аспирация - разделена на зони от 1 m по ос X с пневматично превключване
|
дебит 8 000 м 2/час |
