Предназначение:

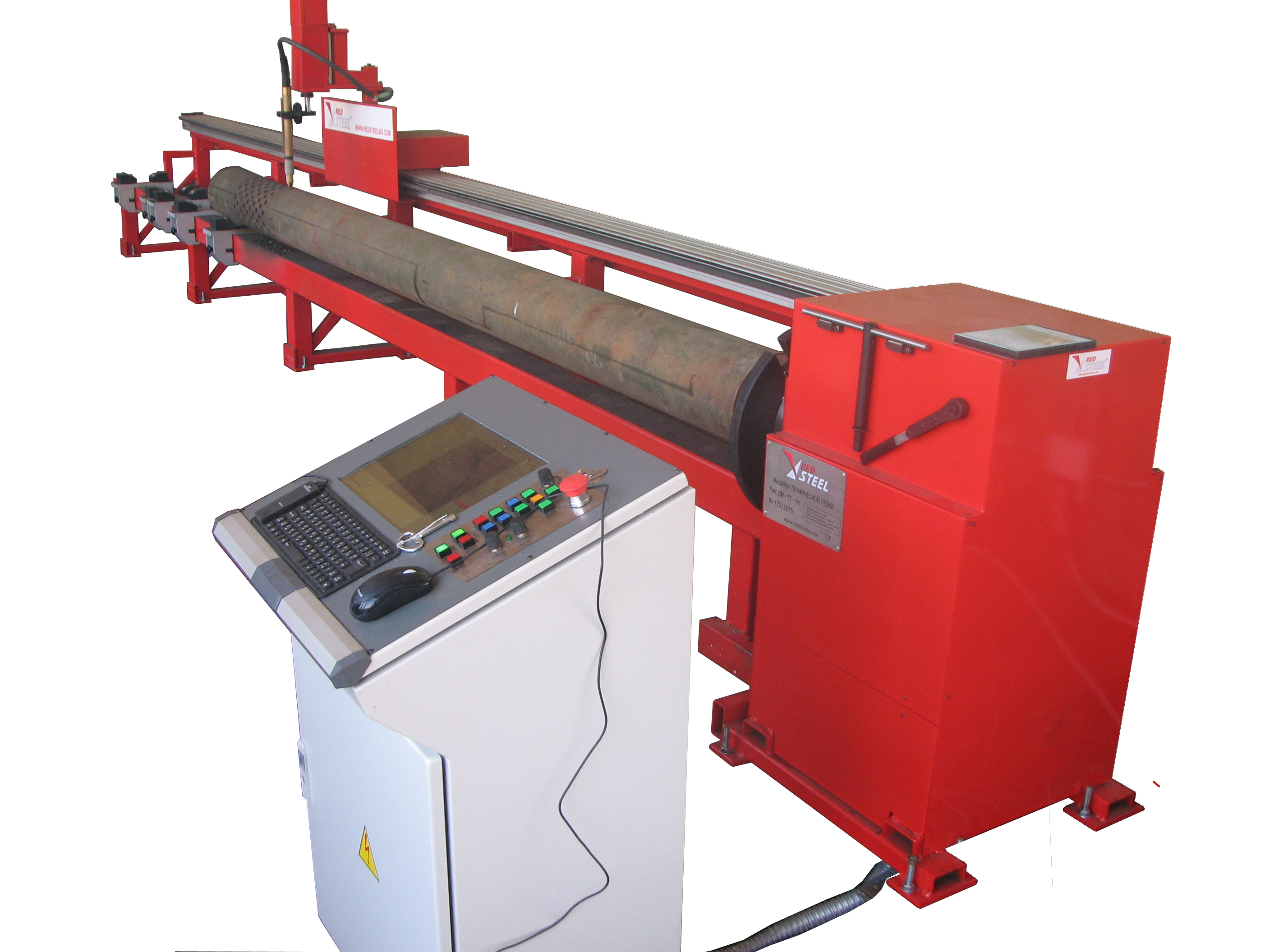

Машината е с Цифрово Програмно Управление и е предназначена за профилно рязане на тръби с диаметър от 80 мм до 400 мм или 600мм и дебелина на стената от 4мм до 18 мм. и дължина до 12 м. Рязането е газово или плазмено с вертикален резач с програмиране на геометрията на среза по външен диаметър. Конструкцията на носача на резака позволява ръчно накланяне за изработване на фаска.






Конструктивни и технологични особености:



Корава пространствена конструкция състояща се от две части:

  1. Надлъжна направляваща и приемни призми за обработваемата тръба.
  2. Ротационен модул с вертикално движение.



Надлъжното движение на режещия орган се осъществява чрез прецизни закалени кръгли направляващи в комбинация с профилни ролки и безлуфтова зъбнореечна предавка.



Ротационното движение е изпълнено с прецизен червячен редуктор даващ необходимия въртящ момент и същевременно висока динамика за рязане на широкия диапазон от диаметри на дебелини тръби. Ръчно вертикално движени на ротационния механизъм осъществява съосност с обработваемия детайл.



Приемните призми са изпълнени със високо товароносими сферични опори позволяващи лесно пренастройване за различен диаметър и дължина на тръбата. Също така те позволяват   осево движение на тръбата за захранване и разтоварване.



Евакуирането на газовете от рязането се осъществява през ротационния задвижващ механизъм.



Специализиран CAD CAM продукт позволява проектиране и програмиране на тръбни връзки до четири елемента в една точка при произволен наклон и изместване от    оста.






Размери на обработваемата тръба:



Минимален диаметър 80мм,

Максимален диаметър 400 мм   лек вариант.

Максимален диаметър 600 мм среден вариант.

Дължина от 6 до 12 м.

Дебелина на стената от 4мм до 18мм.

Тегло на тръбата до 1800 кг лек вариант

Тегло на тръбата до 2700 кг среден   вариант






Параметри:



Скорост на рязане до 10м/мин.

Точност на позициониране на горелката по разгъвката на тръбата ± 0,25 мм

Здвижване по надлъжна ос – рейка и зъбно колело М= 1,5

Диапазон на оборотите от 0 об/мин до 40 об/мин.
