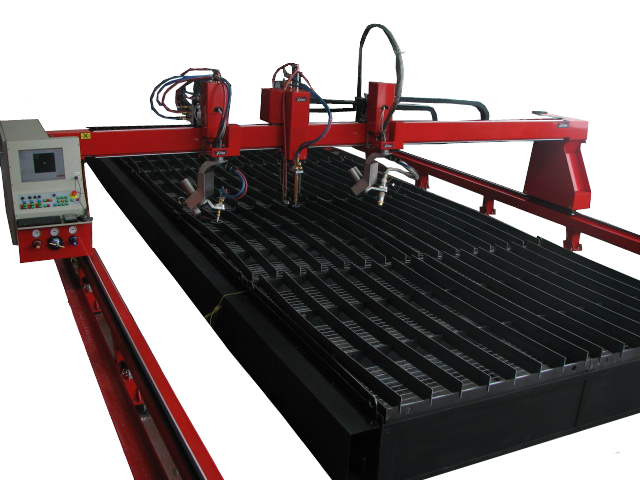

Машини Серия " Динамакс " (CM-DD)
Технологични Особености
· Двустранното задвижване на напречната греда позволява висока динамика на движението, особено подходящо за плазмено рязане
· Възможност за монтиране на всякакъв вид технологични модули (за вертикално рязане, за наклонено рязане, за маркиране)
· Възможност за едновременна работа на няколко модула за вертикално рязане
· Опция автоматизирано (по програма) активиране на всеки един от работните модули по ос Х
· Опция автоматизирано подреждане на модулите за вертикално рязане по ос X на определена позиция и едновременно задвижване и рязане по ос Y
· Системата за ЦПУ позволява използване на капацитивен датчик за височинен контрол на горелката и контрол на височината според напрежението на плазмената дъга
· Възможност за редуциране на мощността на плазмената дъга при намаляване скоростта на движение на плазмотрона (при рязка промяна на посоката на движение)
· Опция за модул за наклонено рязане на детайла в ръчен и автоматичен режим по произволен контур от 0 о до 45 о
· Високата точност на готовия детайл, включваща изработване на заварачен наклон, елиминира механичната обработка преди заваряване
· Специалиализирани CAD/CAM системи от фамилията Винтех RCAM OEM за разкрой, NC програмиране и създаване на технологична документация, ориентирана към конкретните технологични особености на машината (включително модул за наклонено рязане за еднорезаков и трирезаков блок) :
·
o Винтех RCAM ОЕМ - за фигурен разкрой, NC програмиране и създаване на документация
o Винтех RCAM-Pro OEM - за фигурен разкрой, NC програмиране и създаване на документация, с разширени функционални възможности
|
Parameter/Параметри |
Value/Стойности |
|
Working area size /Размер на работната зона |
|
|
- - along the X axis /по ос X |
2m to/ до4m |
|
- along the Y axis/ по ос Y |
6 m to/ до24 m through the step /през стъпка 3 m |
|
Cutting method/ Метод на рязане |
gas and plasma / газово и плазмено |
|
Cutting heads type / Технологични м одули |
Vertical gas cutting / Вертикалногазово рязане Vertical plasma cutting /
Вертикалноплазмено
рязане
наклоненоплазменорязане
с един резак
|
|
Number of cutting devices /Брой на модулите за вертикално рязане |
up to / до 4 бр. |
|
Move the modules for vertical movement /Ход на модулите за вертикално движение |
200mm |
|
Thickness of vertical gas cutting/ Дебелина на вертикално газово рязане |
up to / до 300 mm |
|
Thickness of vertical plasma cutting/ Дебелина на вертикално плазмено рязане |
up to / до 100 mm(depending on source) / (в зависимост от източника) |
|
Thickness of bevel plasma cutting /Дебелина на наклонено плазмено рязане |
up to / до 60 mm |
|
Drive system/ Задвижване по ос X и ос Y |
rack and pinion / наклонени рейка и зъбно колело M= 2mm |
|
Number of driven along the Y axis/ Задвижване на напречната греда – ос Y |
bilateral/ двустранно |
|
Feedback along the X and Y axes/ Обратна връзка на задвижването по ос X и ос Y |
encoder inside the engine / инкрементален датчик вграден в двигателя |
|
Positioning accuracy over 6 x 2 m working area/ Точност на позициониране на горелката в работна зона 6 x 2 m |
±0, 2 5 mm |
|
Repeatability of positioning of the torch /Повтаряемост на позицията на горелката при многократно позициониране |
±0,05 mm |
|
Speed of motion along the axes/Скорост на движение по осите |
up to / до 30 m/min |
|
Working table with fume suction system with movable suction device, located under the table grid and connected to an external fan/Маса с аспирация - разделена на зони от 1 m по ос X с пневматично превключване |
