Red Steel - Модули

Модули

Модуль для вертикальной газовой резки

Модуль общего назначения для машин с односторонним и двусторонним приводом и для толщины материала до 300 mm.

Вертикальный ход движения 140 mm
Защита от удара снизу вверх
Защита от загрязнения
Емкостный датчик контроля уровня материала
Автоматическая зажигалка для горелки с управлением на пульте

Модуль для вертикальной плазменной резки

Модуль общего назначения для машин с односторонним и двусторонним приводом и для толщины материала от 4mm до 100 mm.

Вертикальный ход движения 140 mm
Защита от удара снизу вверх
Защита от загрязнения
Емкостный датчик контроля уровня материала

Модуль для вертикальной плазменной резки с 2 направляющими диаметром 16 mm

Модуль предназначен для машин с исключительно высокими динамическими показателями с двусторонним приводом и для толщины материала от 0.5 mm до 20 mm.

Вертикальный ход движения 70 mm
Защита от удара снизу вверх
Защита от загрязнения
Емкостный датчик контроля уровня материала

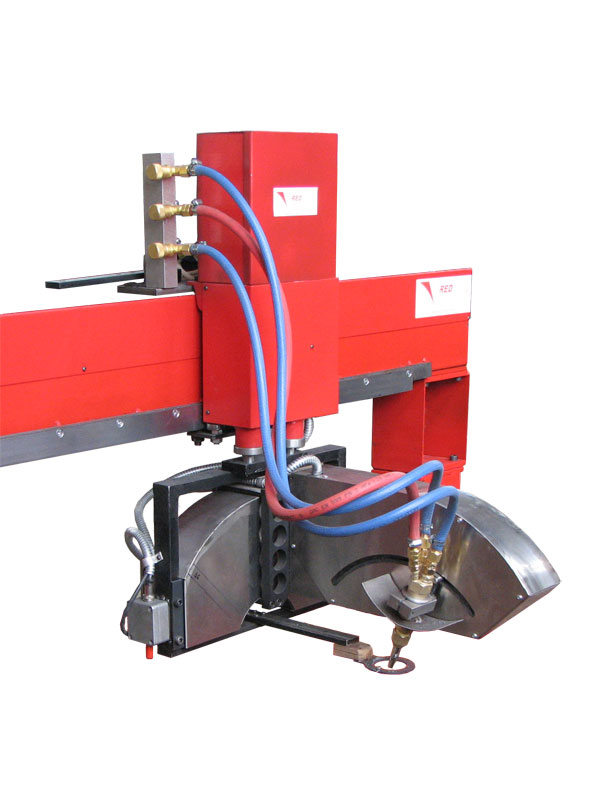

Модуль для газовой резки под наклоном

Модуль общего назначения для машин с односторонним и двусторонним приводом и для толщины материала до 60 mm. Сварочный наклон по произвольному контуру с переменным углом наклона от 0 ^о до 45 ^о.

Вертикальный ход движения 70 mm
2 координаты с числовым управлением
- вращение оси "А" параллельной оси "Х" +/- 45 ^о
- вращение оси "В" параллельной оси "У" +/- 45 ^о
Обратная связь движения по оси "А" и "В" - энкодер, встроенный в двигатель
Защита от удара снизу вверх
Защита от загрязнения
Встроенное пневматическое охлаждение приводящих механизмов
Емкостный датчик контроля уровня материала
Специализированная CAD/CAM система раскройки и NC программирование, направленное на конкретные технологические особенности модуля

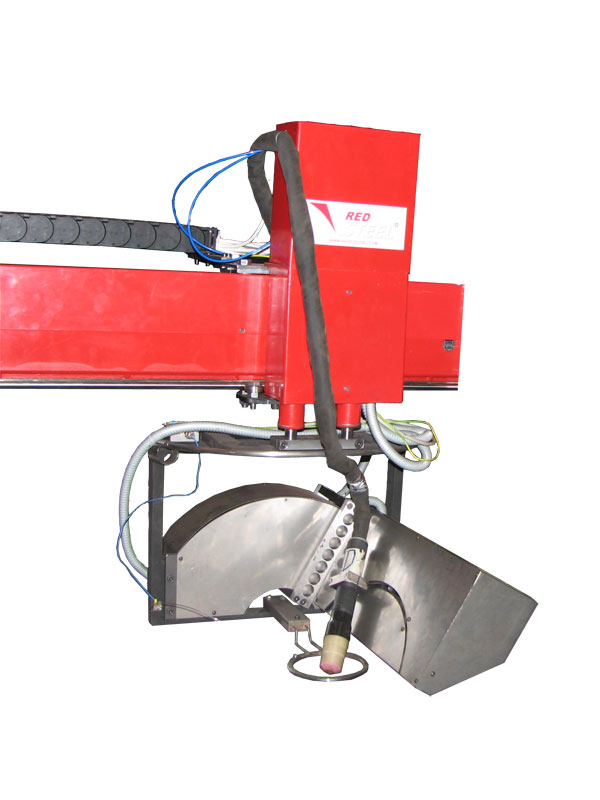

Модуль для плазменной резки под наклоном

Модуль общего назначения для машин с односторонним и двусторонним приводом и для толщины материала до 35 mm. Сварочный наклон по произвольному контуру с переменным углом наклона от 0 ^о до 45 ^о.

Вертикальный ход движения 70 mm
2 координаты с числовым управлением
- вращение оси "А" параллельной оси "Х" +/- 45 ^о
- вращение оси "В" параллельной оси "У" +/- 45 ^о
Обратная связь движения по оси "А" и "В" - энкодер, встроенный в двигатель
Защита от удара снизу вверх
Защита от загрязнения
Встроенное пневматическое охлаждение приводящих механизмов
Емкостный датчик контроля уровня материала
Специализированная CAD/CAM система раскройки и NC программирование, направленное на конкретные технологические особенности модуля

Модуль для газовой резки под наклоном с тремя резаками

Модуль общего назначения для машин с двухсторонним приводом, для материала толщиной до 60 mm. Выработка „К” скоса (нижняя фаска, прямая часть и верхняя фаска) при одноразовом прохождении по контуру.

Вертикальный ход движения 100 mm
5 координат с числовым управлением
- вращение вокруг вертикальной оси "С" - обхват +/- 360 ^о
- горелка "1" совпадает с осью "С"
- горелка "2" - ось "а" наклоняется от 0 ^о до 45 ^о
- горелка "2" - ось "v" трансляция 60 mm
- горелка "3" - ось "b" наклоняется от 0 ^о до 45 ^о
- горелка "3" - ось "w" трансляция 60 mm
Обратная связь движения по оси "А" и "В" - энкодер, встроенный в двигатель
Защита от удара снизу вверх
Защита от загрязнения
Встроенное пневматическое охлаждение приводящих механизмов
Двузоновый емкостный датчик контроля уровня материала
Специализированная CAD/CAM система раскройки и NC программирование, направленное на конкретные технологические особенности модуля

Модуль для маркировки

Модуль общего назначения для машин с двухсторонним приводом, для материала толщиной до 100 mm. Пневматический ударный механизм производства компании "Ingersoll" – США, маркирует твердосплавленным конусом (угол конца 120 ^о).

Глубина проникновения 0.6 mm.
Частота 70 Hz
Вертикальный ход движения 140 mm
Скорость маркировки до 2 m/min
